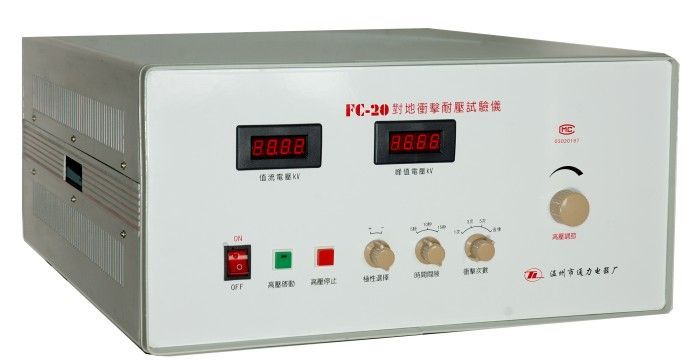

FC-20对地冲击耐压试验仪

一、概述：

国际电工委员会IEC、美国UL标准以及GB14711-93“中小型旋转电机安全通用要求”规定对电机绕组及接线板等绝缘件的对机壳（地）主绝缘，应进行冲击耐电压试验。并要求对电机接线装置，应在接线端子之间，接线端子与机壳之间也应该施加冲击试验电压。而GB1497、GB6829也规定对低压电器产品对地绝缘性能的检测及低压电器产品的电气间隙和爬电距离检测，均需进行冲击耐电压试验。冲击波波形为1.2μs/50μs标准冲击雷电全波。

　　FC系列对地冲击耐压试验仪整机电子线路集成化，直流高压、峰值电压数字显示，精度高、体积小、重量轻、各项性能及指标大大优于国内同类产品。符合GB14711-93“电机通用安全”标准及GB1497、GB3924、Gb6829标准要求。适合中小型电机、高压电机、低压电器、家用电器、继电器、电度表等行业，以及检测计量、科研机构。

二、技术参数：

1、冲击波波型：1．2μS／50μS

2、波前时间：1．2μS±30％

3、波后半值时间：50μS±20％

4、冲击峰值电压：1KV－16KV

5、冲击极性：纵向正极性(+)

纵向负极性(-)

6、冲击次数：单次、3次、5次、连续

7、冲击间隙时间：5秒、10秒、15秒

8、测量精度：<±3％

9、额定工作电压：220V±5％ 50Hz

10、消耗功率：<40W

11、外型尺寸：460 mm × 490 mm × 200 mm

12、重量：12Kg

FC系列产品简介：

型号	FC-10	FC-20	FC-30
冲击全波波形	1.2μs/50μs	1.2μs/50μs	1.2μs/50μs
波前时间	1.2μs±30%	1.2μs±30%	1.2μs±30%
波尾半值时间	50μs±20%	50μs±20%	50μs±20%
冲击峰值电压	1KV~8KV	5KV~16KV	5KV~30KV
冲击极性	纵向正极性，纵向负极性	纵向正极性，纵向负极性	纵向正极性
冲击次数	单词、3次、5次、连续	单词、3次、5次、连续	单词、3次、5次、连续
冲击间隙时间	5s、10s、15s	5s、10s、15s	5s、10s、15s
使用范围	中小型电机、低压电器	高型电机、高压电器	高型电机、高压电器
